制冷機輔助設備的安裝，通常的主要輔助設備有：冷凝器，蒸發器，儲液器，熱交換器，加熱器，冷凍油罐等。正確的安裝，機器的節能效果顯現，安靜平和運行；不能正確安裝，小方面不節能、噪音大，大方面機器不能使用甚至制冷機損壞。今天介紹的主要輔助設備有冷凝器、蒸發器和儲液器。

(1)冷凝器。對于立式冷凝器應按圖紙對基礎進行“放線”，以確定冷凝器就位方向。冷凝器安裝大體與壓縮機相同，不過要用鉛垂線來保證安裝垂直，不許偏斜和扭轉。操作檢修平臺要牢固可靠，并能承受因排氣管受熱后的水平推力。臥式冷凝器安放在支架上，往往與儲液器一起安裝在同一垂直面上，并在支架（半圓形墊木）上墊以10mm -20mm厚的石棉板，用水平尺找平，但需略傾斜于放油端。
(2)蒸發器。蒸發器分臥式及立式兩種。臥式蒸發器安裝與臥式冷凝器相仿。在支座上放與絕熱層同厚的圓弧形墊木（墊木經浸泡瀝青處理），在墊木上，再放上石棉板，使其受力均勻。立式蒸發器普遍用于空調，它的安裝比臥式蒸發器復雜。
立式蒸發器的基礎用混凝土墊層、“兩氈三油”、絕熱材料及與絕熱層厚度相同的浸瀝青枕木組成，枕木的數量根據蒸發器的重量及長度而定。當基礎作好之后，將試水壓不漏的蒸發器箱體安放在基礎上，再吊裝蒸發器管束并予以固定。管束安裝略傾斜于放油端。
(3)儲液器。儲液器的安裝與臥式冷凝器相同。根據使用的具體情況，儲液器可以不用地腳螺絲而直接放在支座上。

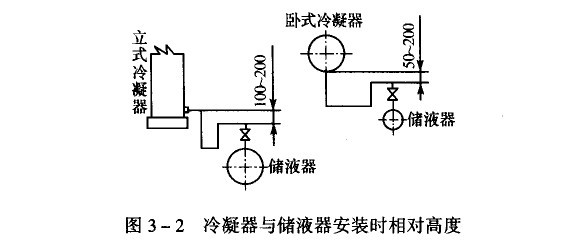

冷凝器和儲液器安裝時的相對高度，如圖3-2所示。其相對高度應予保證，使冷凝后的制冷劑液體靠重力流人儲液器的可能性。

如果兩個儲液器并聯，可在兩個儲液器下面之間設一連接管，管道上裝一個截止閥，以保證兩個液面一致。
在安裝儲液器的時候，必須注意安裝方向，使出液口是靠近節流閥一邊，有的進、出口液管口徑一樣，而且是對稱布置，因此必須弄清儲液器出液口的位置，有的儲液器放油口在上面也要判別清楚，不過放油管進入儲液器的深度比出液管更深。
其他輔助設備如油分離器，空氣分離器，中間冷卻器，氨液分離器可參考上面的辦法進行安裝。
