中央空調水泵的性能曲線

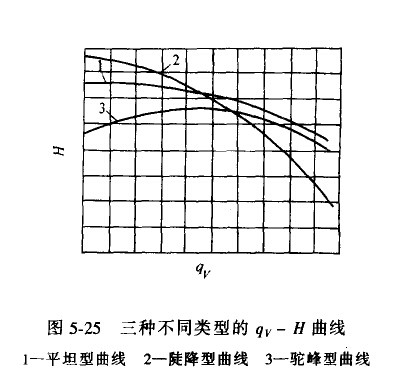

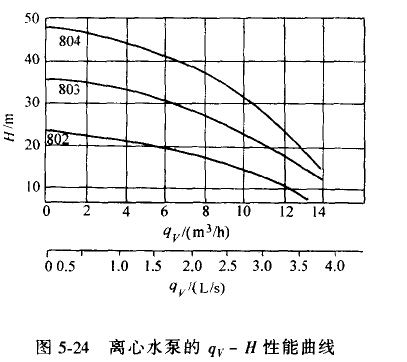

性能曲線是泵內水流運動規律的表現形式，它反映了一定轉速下水泵的流量qv揚程H、功率p及效率η之間的關系。圖5-24所示為MHI系列（802型、803型、804型）離心泵的qv -H性能曲線。水泵的qv-H曲線隨水泵揚程和比轉數不同而不同。一般有以下三種類型（圖5-25）：

1)平坦型當水泵的流量發生很大變化時其揚程變化較小。

2)陡降型當流量稍有變化時壓頭就有較大變化。
