    制冷壓縮機的主要部件:電磁閥(2)

    2013-10-29 08:10:39 2216

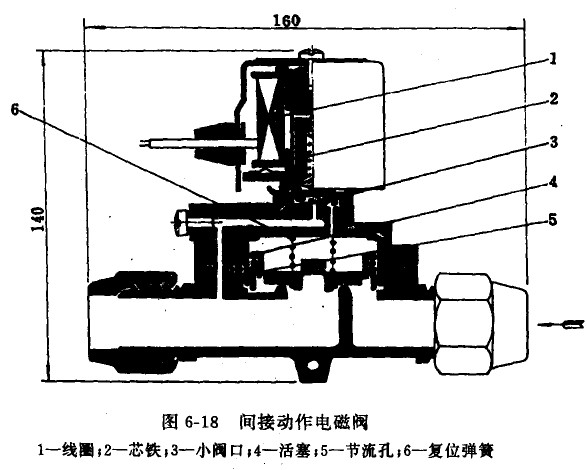

    FDF-25型電磁閥是通徑為25mm的二次開啟式電磁閥,其結構見圖6-18所示。它的工作原理是:當線圈1接通電源時,產生磁場,吸起芯鐵2,小閥03被打開,使活塞上部空間與閥后相通,此空何內的壓力迅速下降至閥后壓力,由于閥后壓力低于閥前壓力,故在活塞上下形成了一個壓力差,從而使活塞向上移動,閥門被打開I當線圈電源被切斷時,磁力消失,芯鐵在彈簧力和自重的作用下,下落關閉小閥口,此時閥前介質通過活塞上的平衡小孔(圖上未畫出)進入活塞上部空間.使上部空間壓力等于閥前壓力,活塞在彈簧力和自重的作用下,下移關閉閥門。

    二次開啟式電磁閥的優點是,電磁閥線圈僅僅操縱尺寸及重量甚小的芯鐵,由于小閥口的打開,利用管道中液(或氣)體介質的壓力作自給放大,形成壓差,推動活塞打開閥門,因此不論電磁閥的通徑大小如何,其電磁頭包括線圈均可做成一個通用尺寸,因而減輕了重量尺寸,并便于系列化生產。

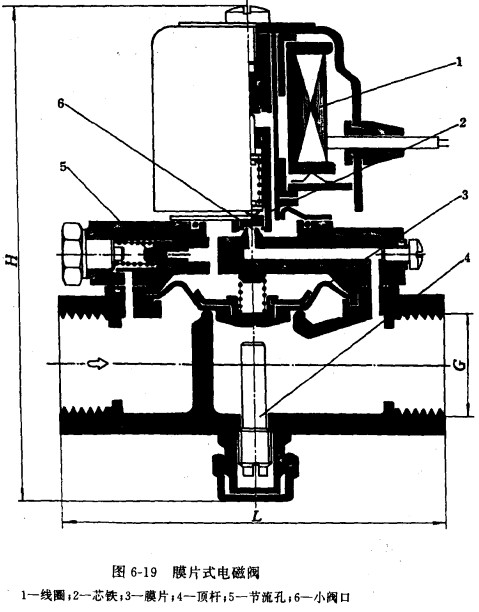

    二次開啟式電磁閥除了采用活塞結構外,還有其他多種形式,圖6-19所示的是。DF-25型采用膜片式結構的電磁閥,它適用于淡水或海水介質。

    電磁閥的選用,一般依據管路尺寸的大小,配置接管尺寸與它相同的電磁閥。另外要選用適合于該裝置中介質的閥體材料。

    電磁閥的安裝應注意:

    (1)電磁閥應垂直安裝在水平管道上,介質流動方向應與電磁閥外殼箭頭方向一致.

    (2)閥前應安裝過濾器,防止產生孔道堵塞.

    (3)閥所在位置應是振動較小的地方.

    (4)電源電壓應與電磁閥餡牌上規定的使用電壓相等。

    (5)使用電壓應小于閥所規定的許用壓力。
