    離心式制冷機的壓縮機結構和工作原理

    2012-11-23 11:11:39 4211

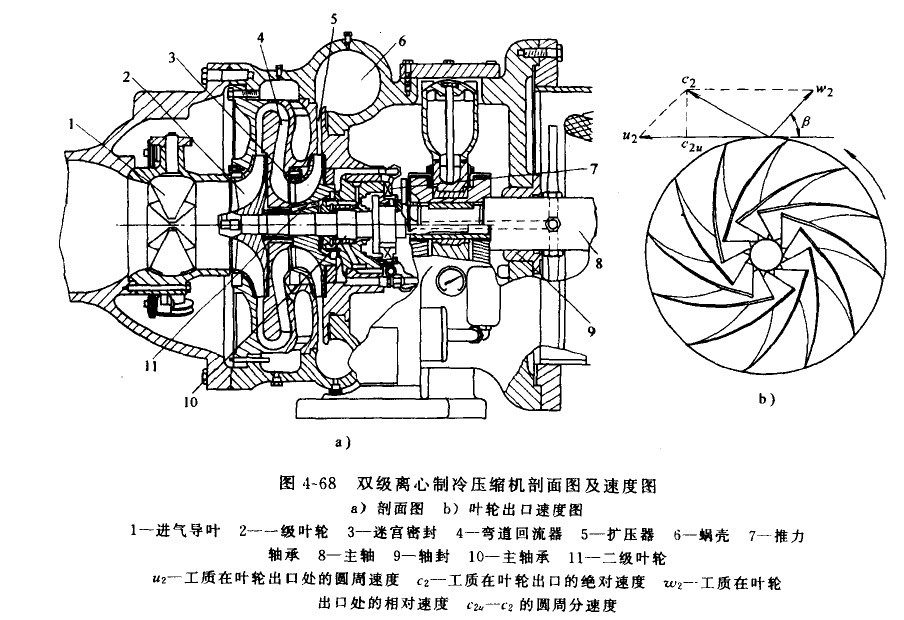

    離心式制冷機的壓縮機是速度型壓縮機。圖4-68所示是一雙級離心壓縮機的結構簡圖。當氣體經進氣導葉進入高速旋轉的一級葉輪后,在離心力的推動下沿著葉片間流道向周邊方向加速流動,與此同時,其壓力也逐漸升高,直到葉輪周邊離開時達到很高的速度和一定的壓力之后,經彎道回漉器進入二級葉輪,使氣體流速和壓力進一步提高。然后制冷劑相繼進入擴壓器和蝸殼,那里的流道截面逐漸增大,使蒸氣流速緩緩地降低下來,速度能轉化為氣體壓力的增加,最后排出壓縮機。在吸氣進口處氣體源源不斷被吸入,在排氣口不斷排出,形成連續流動。
