    分體柜式空調器的特點及原理

    2013-12-09 02:12:32 1944

    室內機組在高度方向呈細形的稱為柜式空調器。柜式空調器制冷量大,冷、熱氣流射程遠,適用于面積較大的客廳或會議室,隨著住房條件的改善,柜式空調器已成為房間空調器的主導品種之一。

    一、室內機組的結構

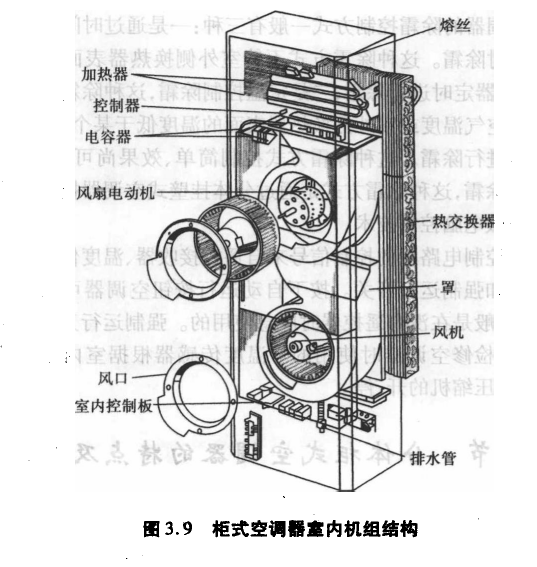

    分體柜式空調器的室內機組呈立式細長形,外形美觀,結構緊湊,占地面積小。送風方式多為前送風,少數也有左右兩側分別送風,加上擺動風柵的作用,可以形成多方向的氣流,使室內溫度比較均勻。室內機組主要由外殼、風柵、空氣過濾器(過濾網)、離心式風機、室內換熱器和電氣控制系統等組成,圖3.9是柜式空調器室內機組結構圖。


    二、室外機組的結構

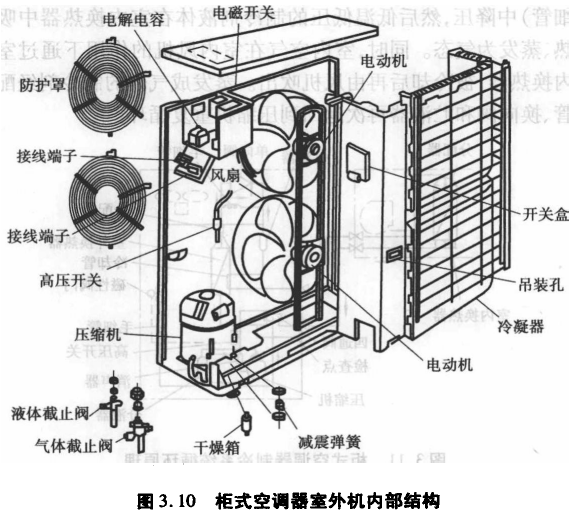

    分體柜式空調器室外機組有單個排風扇和雙個排風扇兩種不同的類型。排風扇強制空氣流過室外換熱器以使換熱器中的制冷劑與室外空氣進行熱交換。雙風扇機組比單風扇機組的排風量大,空氣冷卻效果好,大多用于容量比較大的機組中。圖3.10是柜式空調器室外機內部結構。


    三、制冷系統工作原理

    (1)制冷循環

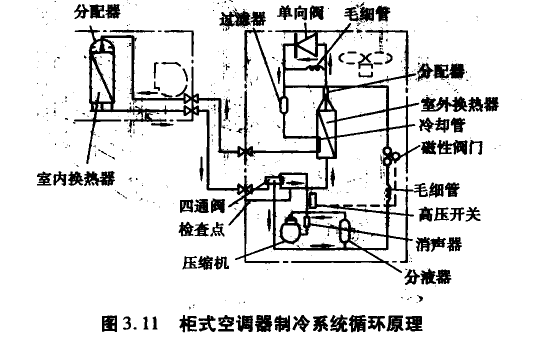

    如圖3.11所示為某品牌柜式空調器的制冷系統循環原理圖。

    制冷循環時,從壓縮機排出的高溫、高壓制冷劑氣體,經消聲器、換向閥進入室外換熱器,通過和外部空氣的熱交換被冷凝液化為高壓液體。液體制冷劑再經高平衡分配器、單向閥、過濾器流入冷卻管,在冷卻管中制冷劑被迸一步冷卻以提高室內換熱器的效率。此后通過室內、外機組間的連接管路(配管),制冷劑被送入室內并在室內機組的高壓平衡分配器(毛細管)中降壓,然后低溫低壓的制冷劑液體在室內換熱器中吸熱、蒸發為氣態。同時,室內空氣在室內風機的作用下通過室內換熱器,被冷卻后再由風機吹出。蒸發成氣體的制冷機經配管、換向器和貯液器再次返回到壓縮機重復循環。


    (2)制熱循環

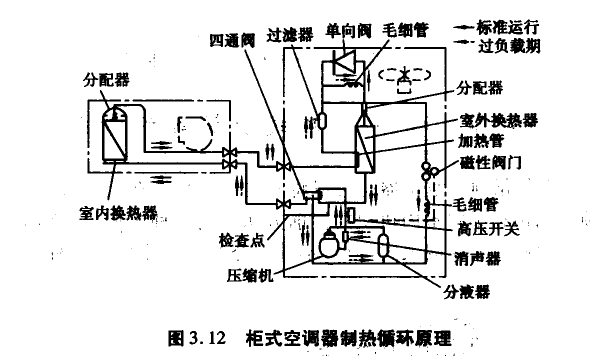

    某品牌柜式空調器制熱循環原理如圖3.12所示。

    制熱運行時,換向閥轉換。從壓縮機排出的高溫高壓氣體制冷劑,經換向閥、配管進入室內換熱器,通過和室內空氣的熱交換,氣體制冷劑被冷凝液化。同時,被加熱的暖氣在室內風機作用下吹出,加熱房間。從室內換熱器出來的高壓液體制冷劑,在經高平衡分配器(毛細管)降壓,由配管送入加熱管。加熱管的作用是讓從室內換熱器和室內毛細管流出的有一定熱量的制冷劑,在此對室外換熱器加熱,以防室外換熱器凍結。然后再通過過濾器。室外毛細管進一步降壓,低溫低壓的制冷劑液態在室外換熱器中與室外空氣熱交換,吸熱蒸發成氣體,再經換向閥、貯液器回到壓縮機重復循環。

    此外,在制熱運行期間,由于冷凝溫度和冷凝壓力將隨房間溫度的升高而增加,所以不可能持續運行。否則將因冷凝壓力的變高而使壓縮機過負荷,同時也會使壓縮機冷凍油惡化。因此,當壓力高過2.2MPa時,磁性閥門便打開,部分液體制冷劑被分流(磁性閥→毛細管→貯液器),從而減小壓力。當壓力低于1.9MPa時,磁性閥門關閉返回標準運行。

    (3)除霜運行

    在空調器制熱運行時,如果環境溫度較低,室外機組換熱器肋片上將結霜。即當干濕溫度計上的溫度達到3℃,相對濕度80%,時,室外機組就有可能結霜。結霜嚴重可導致制熱能力下降,此時應進行除霜。其方法是通過倒轉制冷系統和接通電加熱器,經5-6 min,除霜結束再轉為原來的制熱運行。
