    離心式冷水機組

    2014-01-12 02:01:29 1473

    一、離心式冷水機組系統

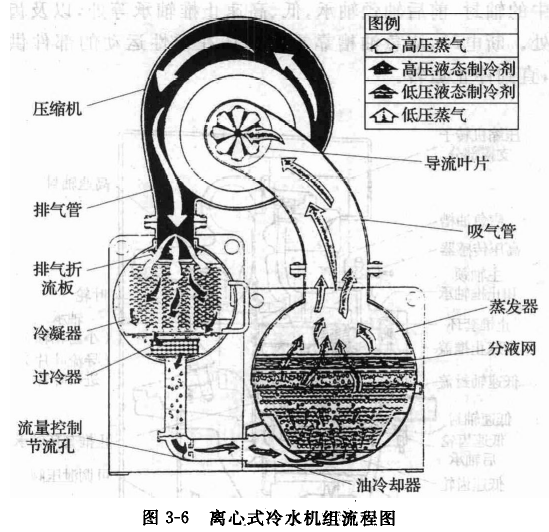

    液體制冷劑經過節流孔板進入蒸發器下部的分液槽,并經過滿布小孔的分液板,均勻迸液,吸收冷凍水的熱量汽化,氣體離開蒸發器前,分液網將它夾帶的液滴分離,然后進入離心式制冷壓縮機,壓縮后的氣體進入冷凝器,在冷凝器中冷卻、冷凝,并過冷。其系統流程圖如圖3-6所示。

    二、YK型冷水機組的部件

    1)壓縮機 開啟式單級離心壓縮機葉輪為全封閉式鑄鋁葉輪,機組制冷量的調節采用導流葉片,它是由電動執行器自動調節葉片的開度,以恒定冷凍水的出口溫度,制冷量調節為。15%~100%。

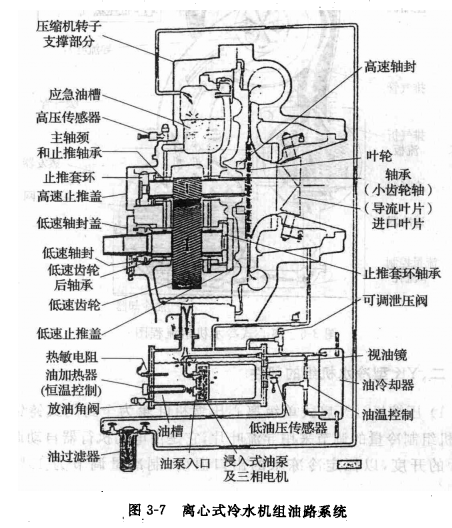

    2)壓縮機的潤滑系統(見圖3-7) 它由油泵、油過濾器、油冷卻器和油璐等組成。油泵為浸入式放在油槽內,按下壓縮機啟動開關,油泵立刻啟動,延時50s,待油壓穩定后,壓縮機才啟動。在壓縮機運行中或停機減速的150s中,油泵都在工作,潤滑油被油泵吸入后,被排至油冷卻器冷卻,經濾油器,迸入應急油槽(高位油箱),然后被分到需要潤滑的部位,如低、高速驅動軸中的軸封,前后軸頸軸承,低、高速止推軸承等處,以及齒輪嚙合處。斷電時,應急油槽靠重方向還在慣性運動的部件供油潤滑,直到停止運轉。

    3)油加熱器 當機組長期停車時,槽中的潤滑油會最大限度地溶解制冷劑。尤其油溫降低對,制冷劑的溶解量會增加。當系統啟動時,制冷劑沸騰汽化,使泵吸不上油,油泵易損壞,軸承缺油會出現脈動和損壞。因此停機時,加熱器維持槽中油。溫62~68℃。

    4)熱交換器YK型離心式冷水機組中使用的蒸發器和冷凝器的結構和前面螺桿式冷水機組使用的蒸發器和冷凝器相同,不再重復。

    5)節流裝置 采用固定或可變節流孔來控制蒸發器的制冷劑流量。

    6)回油系統 冷凝器中高壓氣體通過噴射器引射作用把蒸發器中低壓富油的液體經干燥過濾器后吸入壓縮機的油槽。

    目前機組內采用的制冷劑為R134a、R22和R123。
