蒸汽供暖—供暖系統末端設備
1.散熱器分類及其特性
散熱器按照其制造材料可分為金屬材料散熱器和非金屬材料散熱器。金屬材料散熱器有鑄鐵、鋼制、鋁制、銅制及合金散熱器等;非金屬散熱器有塑料散熱器、陶瓷散熱器等。按結構形式有柱型、翼型、管型、平板型等。由
(1)鑄鐵散熱器

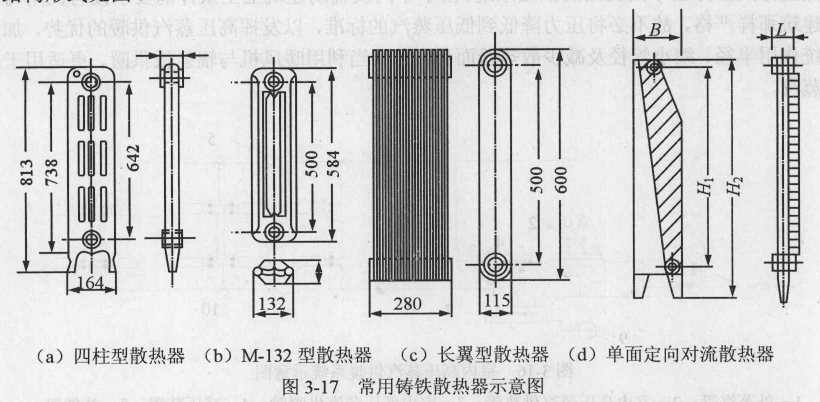

鑄鐵散熱器具有結構簡單、防腐、使用壽命長及熱穩定性好等優點,但金屬耗量大,金屬熱強度低,運輸、組裝工作量大,承壓能力低,不宜用于高層,而在多層建筑熱水及低壓蒸汽供暖工程中廣泛應用。常用的鑄鐵散熱器有:四柱型、M-132型、長方翼型、圓翼型等,其結構形式見圖3-17。
(2)鋼制散熱器

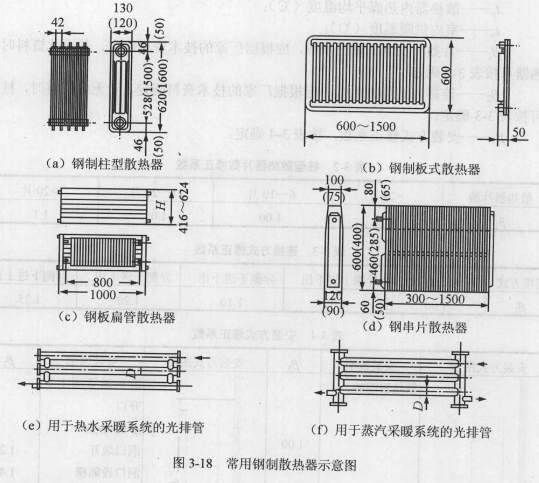

鋼制散熱器存在易被腐蝕、使用壽命短等缺點,應用范圍受到一定限制。但它具有制造工藝簡單、外形美觀、金屬耗量小、重量輕、運輸、組裝工作量少、承壓能力高等特點,可應用于高層建筑供暖。鋼制散熱器的金屬強度比鑄鐵散熱器的高,除鋼制柱型散熱器外,鋼制散熱器的水容量較少,熱穩定性較差,耐腐蝕性差,對供暖熱媒水質要求高,非供暖期仍應充滿水,而且不適于蒸汽供暖系統。常用的鋼制散熱器有:柱式、板式、扁管型、串片式、光排管式等,如圖3-18所示。
(3)鋁制及合金散熱器
鋁制散熱器采用鋁及鋁合金型材擠壓成型,有柱翼型、管翼型、板翼型等形式,管柱與上下水道連接采用焊接或鋼拉桿連接。鋁制的輻射系數比鑄鐵和鋼的小,為補償其輻射放熱的減小,外形上應采取措施以提高其對流散熱量。鋁制散熱器結構緊湊、重量輕、造型美觀、裝飾性強、熱工性能好、承壓高。鋁氧化后形成一層氧化鋁薄膜,能避免進一步氧化,故可用于開式系統以及衛生間、浴室等潮濕場所。鋁制散熱器的熱媒應為熱水,不能采用蒸汽。以鋼管、不銹鋼管、銅管等為內芯,以鋁合金翼片為散熱元件的鋼鋁、銅鋁復合散熱器,結合了鋼管、銅管高承壓、耐腐蝕和鋁合金外表美觀、散熱效果好的優點,是住宅建筑理想的散熱器替代產品。復合類散熱器采用熱水為熱媒,工作壓力≤1.0MPa。
(4)全銅水道散熱器
這是指過水部件全為金屬銅的散熱器,耐腐蝕,適用于任何水質的熱媒,導熱性好,高效節能,強度好,承壓高,不污染水質,加工容易,易做成各種美觀的形式。全銅水道散熱器采用熱水為熱媒,工作壓力≤1.0MPa。
2.散熱器的選擇
散熱器應根據供暖系統熱媒技術參數、建筑物使用要求,從熱工性能、經濟、機械性能(機械強度、承壓能力等)、衛生、美觀、使用壽命等方面綜合比較而選擇。
(1)散熱器的工作壓力,應滿足系統的工作壓力,并符合國家現行有關產品標準的規定。
(2)民用建筑宜采用外形美觀、易于清掃的散熱器;具有腐蝕性氣體的工業建筑和相對濕度較大的房間(衛生間、洗衣房、廚房等)應采用耐腐蝕的散熱器;對防塵要求高的工業建筑,應采用易于清掃的散熱器(如光排管散熱器)。
(3)熱水供暖系統采用鋼制散熱器時,應采用閉式系統,并滿足產品對水質的要求,在非供暖季節供暖系統應充水保養;蒸汽供暖系統不應采用鋼制柱型、板型和扁管型等散熱器。
