    溴化鋰吸收式制冷機的安全保護

    2014-12-19 07:12:53 1744

    (一)防凍裝置

    防止冷媒水在傳熱管中凍結,是安全保護的一項重要內容,其方法是在蒸發器泵進口(或出口)冷劑水管道上,裝設溫度控制器.當冷劑水溫度低于2℃時.溫度控制器動作,使吸收器泵停止運轉,并關閉加熱蒸汽閥門.另外,也可以采用在冷媒水管道上裝設壓力控制器、壓差控制器或有電接點的差壓流量計等方法,當冷媒水泵發生故障或者冷媒水量過小時,發出控制訊號,使吸收器泵停止運轉.并關閉加熱蒸汽閥.

    (二)防晶裝置

    當溴化鋰溶液因濃度過高或量度過低而結晶時,制冷機就無法運行,因此要安裝防晶裝置.

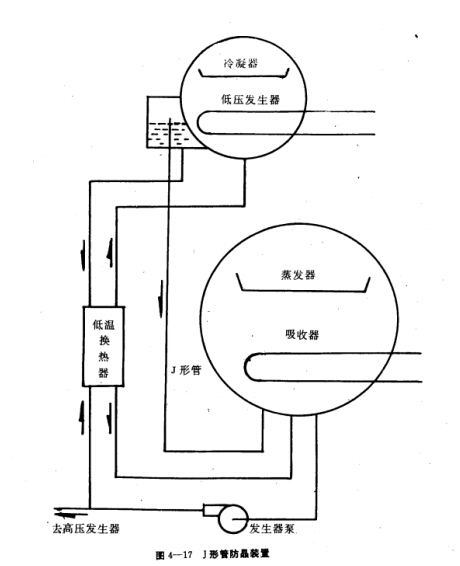

    1.在低壓發生器和吸收器之間設置J形管防晶裝置,在溴化鋰吸收式制冷機中,溶液換熱器的濃溶液側最易結晶.設置J形管防晶裝置(圖4-17)后,當低溫換熱器結晶時,濃溶液不能回吸收器,低壓發生器的液位升高,便經J形管直接進入吸收器.而當發生器泵將溫度較高的溶液,經低溫換熱器送往低壓發生器時,就會使結晶自動清除.

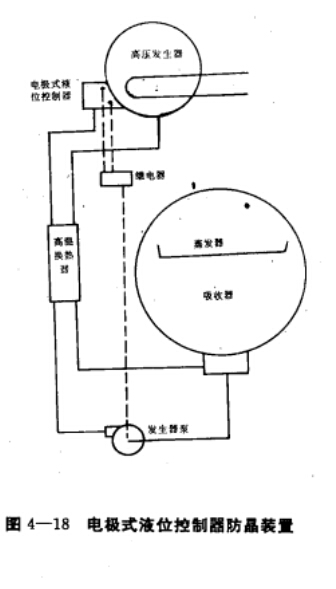

    2.在高壓發生器的液囊中裝設電極式液位控制器.由于高壓發生器的壓力較高,它與吸收器之間不能采用J形管作為防晶裝置,可采用圖4-18所示的方法來消除結晶。當高溫換熱器結晶時,高壓發生器的液位升高,超出某一給定位置后,液位控制器動作.發生器泵停止運行,高壓發生器中的高溫溶液,由稀溶液管道經高溫換熱量倒汽回吸收器;高壓發生器液位降低后,由于液位控制器的作用.發生器泵重新運轉,把溫度較高的溶液,經高溫換熱器送入高壓發生器.如此反復對結晶部位進行加溫,就能使結晶消除.

    3.在高、低壓發生器出口濃溶液管道上,裝設溫度繼電器.當低壓發生器出口濃溶液溫度超過100℃,高壓發生器出口濃溶液溫度超過160℃時,溫度繼電器動作,關小或關閉加熱蒸汽閥,并發出報警.因為溴化鋰濃溶液溫度過高,容易出現結晶事故.

    4.在蒸發器液囊中裝設液位控制器,制冷機運行過程中,隨著溶液濃度的升高,冷劑水的液位越來越高,當超過某一位置時,液位控制器動作,打開安裝在冷劑水旁通管道上的電磁閥,使冷劑水由蒸發器液囊旁通入吸收器,以降低溶液的濃度.液位太低時,為防止冷劑水泵抽空和汽蝕,停止冷劑水泵工作.

    5.在吸收器冷卻水進口管道上,安裝壓力或壓整繼電器.當冷卻水泵出現故障,或者由于其他原因,使冷卻水量大幅度減少時,吸收器中的吸收效果大大減弱,可能引起濃溶液的濃度過高而結晶.在冷卻水管道上安裝壓力或壓差繼電器后,一旦冷卻水斷水或水量大幅度減少時,就可以通過繼電器,把加熱蒸汽閃門關小或關閉,從而達到防晶的目的。

    6.在控制線路中安裝時問繼電器,或者在高、低壓發生器出口濃溶液管道上,裝設溫度繼電器.防止制冷機停車時結晶.停車時,如果關閉加熱蒸汽閥門后,其他各泵也同時停止運行,則因濃溶液尚未得到充分稀釋,可能在停車后,隨溫度的降低而結晶。裝設溫度繼電器或時間繼電器,可使蒸汽閥門關閉后,其他各泵繼續運轉一段時間,使機內的濃溶液充分稀釋.

    (三)防止冷劑水污染裝置

    當冷卻水溫度過低時,會造成冷凝器中的冷凝壓力過低,高、低壓發生器,尤其是低壓發生器的發生過程過于劇烈.把溴化鋰溶液帶入冷凝器,使蒸發器中的冷劑水含有溴化鋰,即冷劑水污染.冷劑水的污染會使制冷機的性能降低,在運轉過程中是不允許的,必須加以防止.

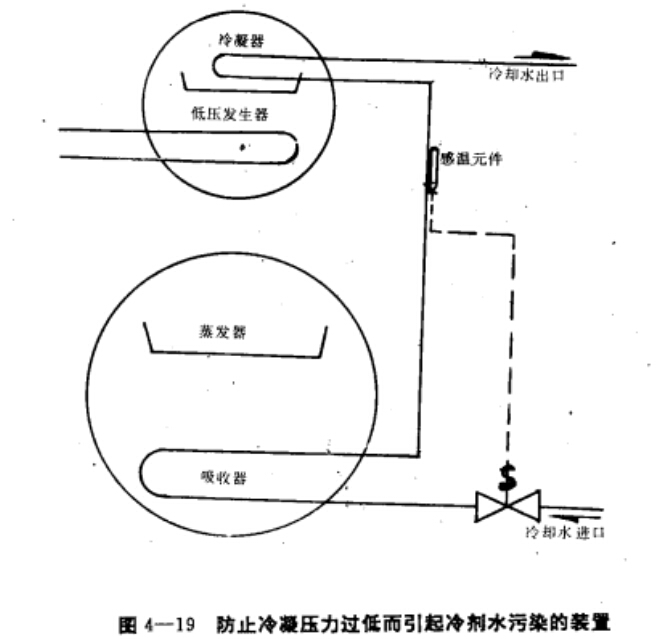

    圖4-19是防止冷凝壓力過低而引起冷劑水污染的裝置,它是在吸收器冷卻水進口管道上裝設冷卻水量調節設備,通過改變冷卻水量來控制冷凝壓力,從而防止冷劑水污染.這種裝置雖然成本較高.但對于在冬季運行的機器,這種保護裝置還是必要的.

    除上述原因引起冷劑水污染外,高、低壓發生器液位過高,也會引起冷劑水污染.在高、低壓發生器中裝設液位控制器,控制溶液的液位,可防止這種污染發生.

    (四)屏蔽泵保護裝置

    屏蔽泵的保護裝置主要有:用熱繼電器作過載保護;用溫度控制器裝在電動機機殼上作過熱保護;在冷卻與潤滑管道上裝設壓力(或壓差)控制器,實現冷卻或潤滑管道阻塞保護.

    (五)其他保護裝置

    1.防止高壓發生器過壓保護.兩效溴化饅吸收式制冷機高壓發生器的運行壓力一般不宜超過0.1MPa(絕對壓力).因為壓力過高,溶液的沸騰溫度升高,影響機器的正常運行.縮短使用壽命.為此,應在高壓發生器中裝設壓力控制器,當壓力超過0.1MPa(絕對壓力)時,壓力控制器動作,關小或關閉加熱蒸汽閥.但這種壓力控制器要求在真空狀態下工作,而且控制范圍(即控制器的開關差)小,儀表的選型較為困難.

    2.防止機內過壓.兩效溴化鋰制冷機運行時,如果發生器的傳熱管破裂,則壓力較高的工作蒸汽就會大量泄入機內,使筒內壓力異常升高,嚴重時可能引起機器破損.在高壓發生器或低壓發生器上裝設壓力控制器,控制過壓停機,還有在高壓發生器的筒體上,或在低壓發生器的封蓋上裝設“防爆片”,防止機內壓力過高而損壞制冷機.

    3.防止蒸發溫度過高.這種保護方法通常在冷劑水管道上裝設溫度控制器,當蒸發溫度升高,引起冷劑水溫度異常升高時,溫度控制器指令制冷機停機.
