板式溴化鋰吸收式制冷機，包括發生器、冷凝器、蒸發器、吸收器、熱交換器，構成板式結構，其中，

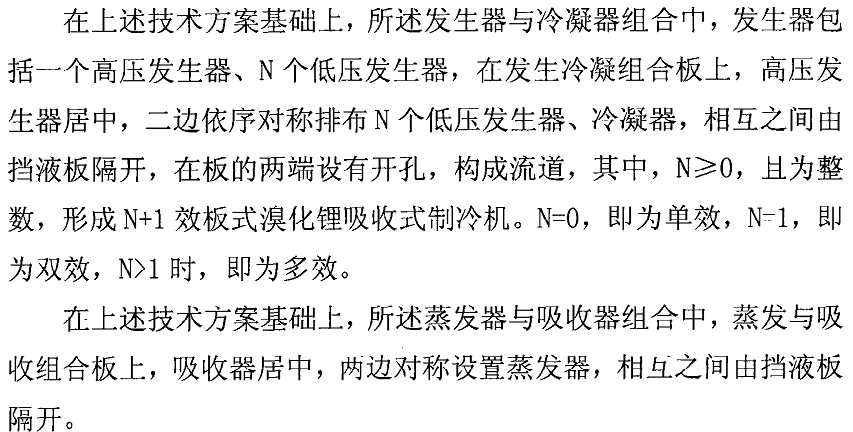

所述的發生器、冷凝器設置于同一板面上，構成發生冷凝組合板面，相互之間斷開一空間，用于設置擋液裝置，所述發生冷凝組合板面不少于二張，重疊設置后整體吲定，層間有間隙，形成流道，構成發生器與冷凝器組合；

所述的蒸發器、吸收器設置于同一板面上，構成蒸發與吸收組合板面，相互之問斷開一空間，用于設置擋液裝置，所述蒸發吸收組合板面不少于二張，重疊設置后整體固定，層間有間隙，形成流道，構成蒸發器與吸收器組合；

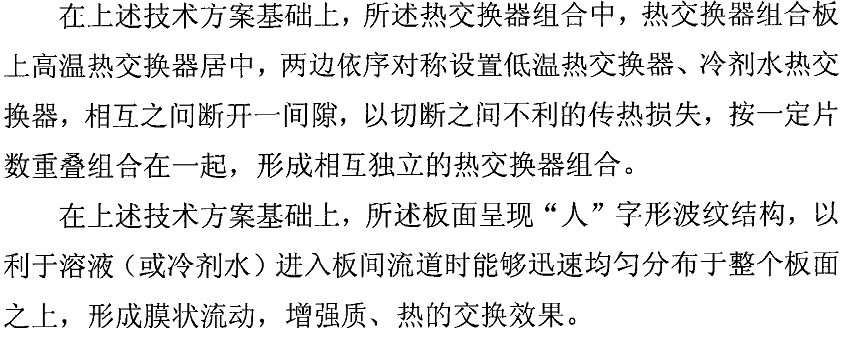

所述的熱交換器包括高溫熱交換器、低溫熱交換器及冷劑水熱交換器，各熱交換器設置丁同‘板面上，構成熱交換器組合板面，相互之間斷開一間隙，以切斷之間不利的傳熱損欠，所述發生冷凝組合板面不少于二張，重疊設置后整體固定，層間有問隙，形成流道，構成熱交換器組合；

在以上所述板面的上、下方位置上開孔以便在重疊組合時構成管狀流道，與板片間的平而流道共同組成工質的循環路經。板片兩側為兩種循環工質，并以相隔的板片為熱交換而實現換熱。對在管狀流道中不屬于自己進入的板間流道的工質，在入口處可采用密封條隔斷（或焊接隔斷）的辦法阻止其進入該循環路徑，從而使不同的工質都有各自固定的循環路徑。對組合體的周邊亦采用相同的密封方法與外界隔絕，防止空氣進入設備內部。組合體兩端采用端板與螺拴緊固，使密封條產生密封作用的同時大大增強了組合體的剛度，以抵御大氣壓力。

將蒸發器與吸收器組合與溶液熱交換器組合并在一起，置于底層，而將發生器與冷凝器組合置于其上，用管道和泵將他們連接起來，組成完整的制冷循環。
