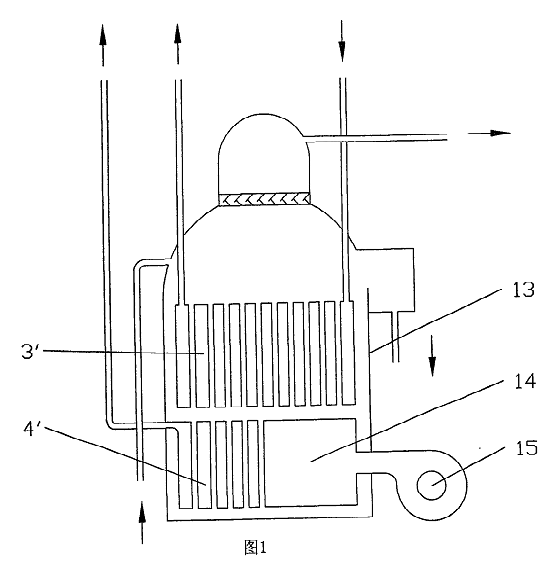

圖1為以往用于排熱利用型溴化鋰吸收式制冷機的補燃發生器結構示意圖。

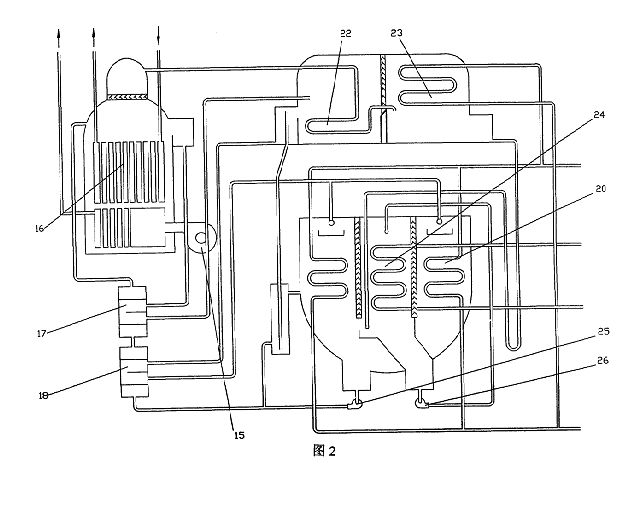

圖2為配置圖1所示補燃發生器的煙氣補燃型溴化鋰吸收式冷熱水機組結構示意圖。

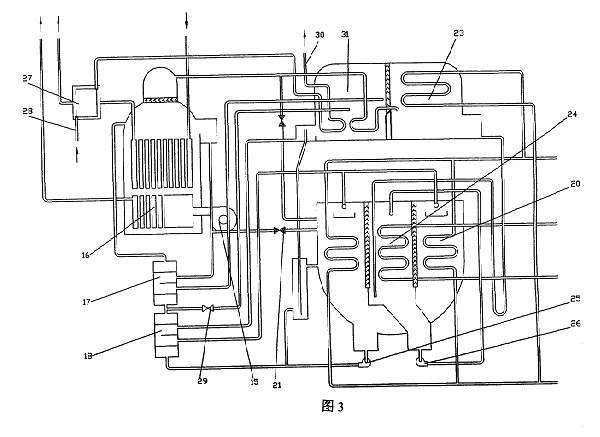

圖3為配置圖1所示補燃發卡器的煙氣熱水補燃型溴化鋰吸收式冷熱水機組結構示意圖。

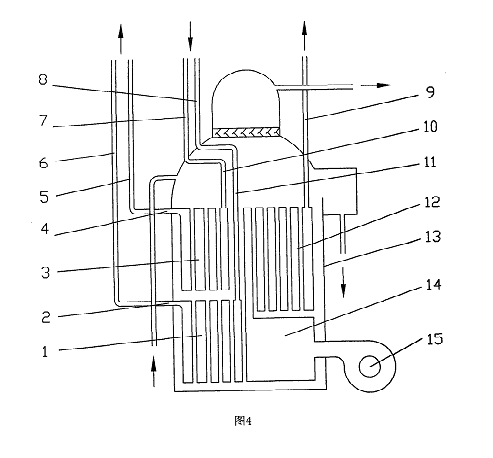

圖4為本實用新型采用的雙管束補燃發生器的實施例一結構示意圖。

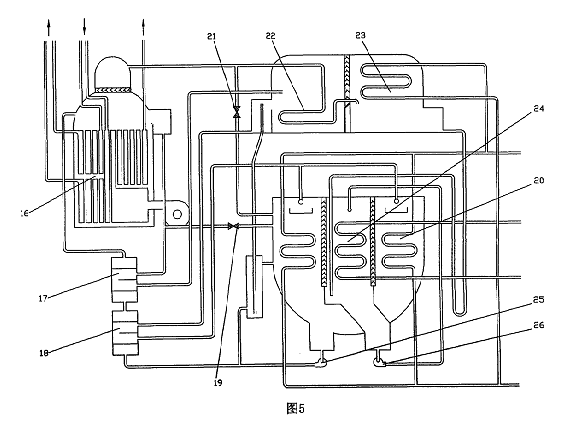

圖5為配置圖4所示雙管束補燃發生器的煙氣補燃型溴化鋰吸收式冷熱水機組的結構示意圖。

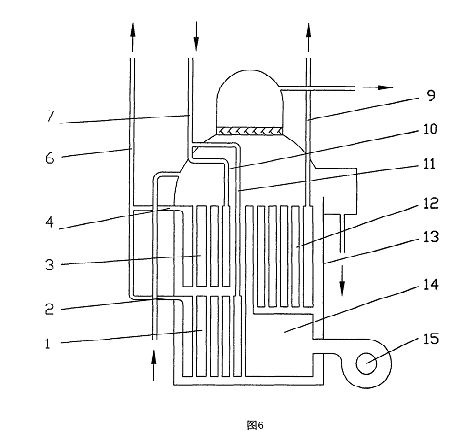

圖6為本實用新型采用的雙管束補燃發生器的實施例二結構示意圖。

圖中：余熱煙氣換熱管束Ⅰ1、出煙道Ⅰ2、余熱煙氣換熱管束Ⅱ3、出煙道Ⅱ4、余熱煙氣出口連接管Ⅱ5、余熱煙氣出口連接管Ⅰ6、余熱煙氣進口連接管Ⅱ7、余熱煙氣進口連接管Ⅰ8、補燃排煙連接管9、進煙道Ⅱ10、進煙道Ⅱ1、補燃煙氣換熱管束12、筒體13、爐筒14、燃燒器15、補燃發生器l6、高溫熱交換器17、低溫熱交換器18、溶液切換閥19、吸收器20、蒸汽切換閥2l、低壓發生器22、冷凝器23、蒸發器24、溶液泵25、冷劑泵26、煙氣熱水換熱器27、熱水進口管28、溶液調節閥29、熱水出口管30、復合型低壓發生器31、余熱煙氣換熱管束3’、補燃煙氣換熱管束4’。
