    小型溴化鋰吸收式制冷機的權利要求書

    2015-11-21 05:11:55 1675

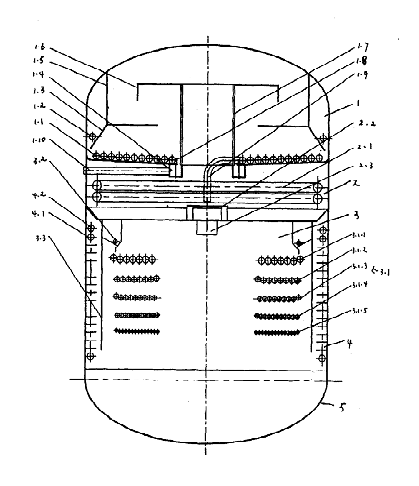

    l、一種小型溴化鋰吸收式制冷機,包括低壓發生器(1)、冷凝器(2)、蒸發器(3)、吸收器(4),其特征在于:所述的低壓發生器(1)與冷凝器(2)、蒸發器(3)與吸收器(4)均布置在同一個簡體(5)里面,其中低壓發生器(l)與冷凝器(2)布置在同一個壓力腔,組成上部低發一冷凝器腔,采用上下布置方式,低壓發生器(1)布置在簡體(5)最上方,冷凝器(2)布置在低壓發生器(1)下方;所述的蒸發器(3)與吸收器(4)布置在同一個壓力腔,組成下部蒸發一吸收器腔,吸收器(4)布置在外周,蒸發器(3)布置在中間。

    2、根據權利要求1所述的一種小型溴化鋰吸收式制冷機,其特征在于:所述的低壓發生器(l)、冷凝器(2)和蒸發器(3)的傳熱管(1.1、2.1、3.1)均采用平面盤管。
