雙效溴化鋰吸收式制冷循環

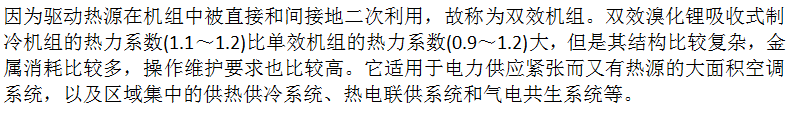

雙效蒸汽型溴化鋰吸收式制冷機組的驅動熱源為0.25～0.3MPa(表壓)的蒸汽。高壓發生器中的溶液直接被驅動熱源加熱濃縮，產生冷劑蒸氣;低壓發生器中的溶液則被來自高壓發生器的冷劑蒸氣加熱濃縮。

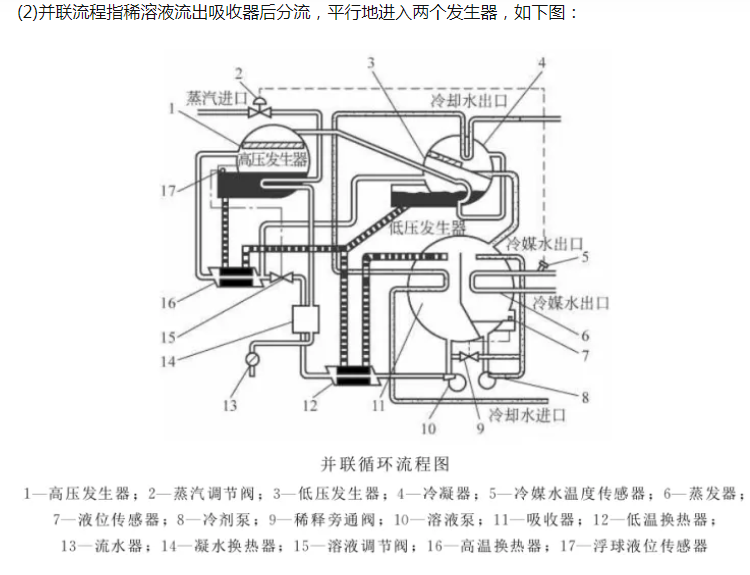

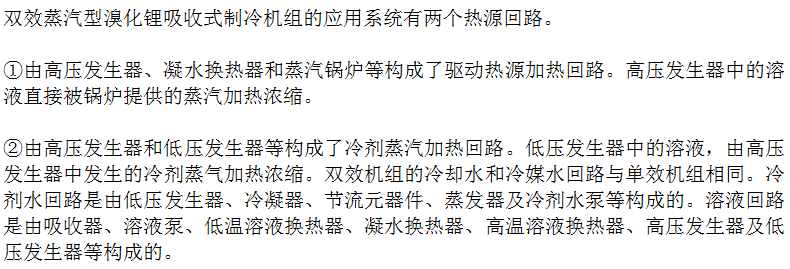

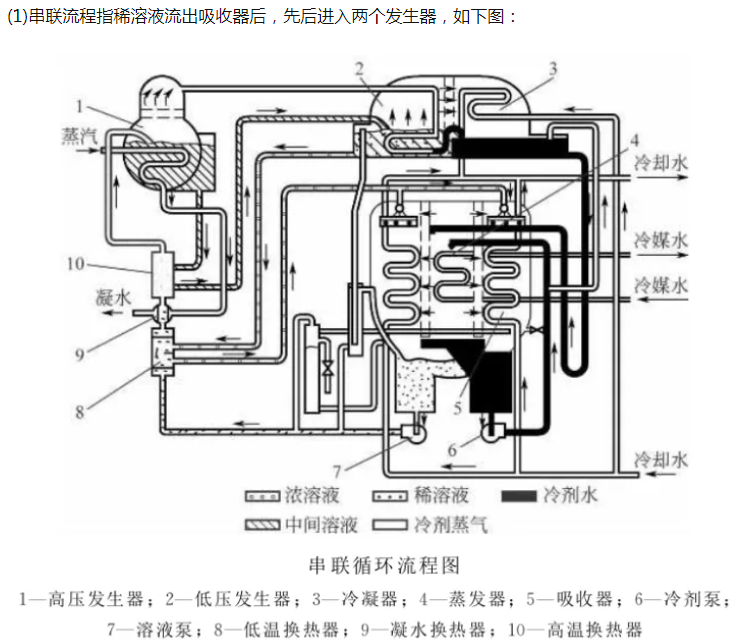

雙效蒸汽型溴化鋰吸收式制冷機組的部件比單效機組多，其循環流程也比單效機組復雜。溶液回路有兩個發生器、兩個溶液換熱器及凝水換熱器等部件，它可以構成多種溶液循環流程。三類基本的溶液循環流程如下所述。

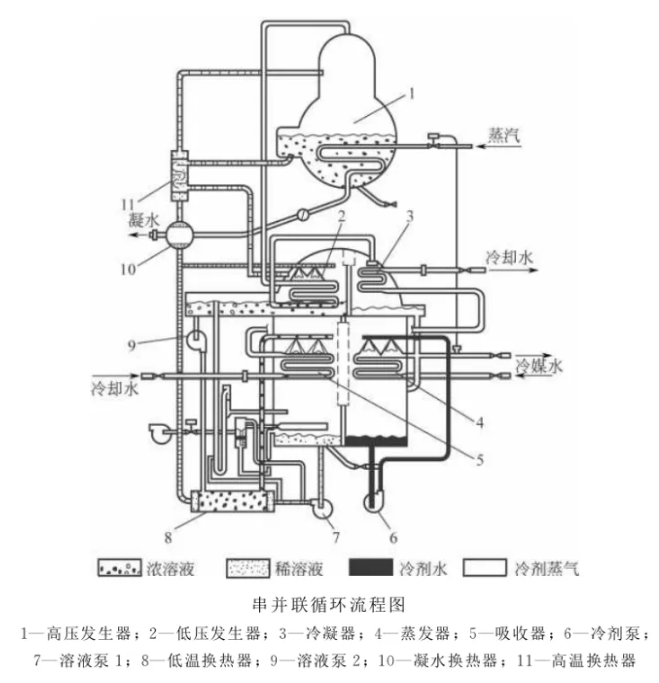

(3)串并聯流程兼有串聯流程和并聯流程的特點，如下圖：
