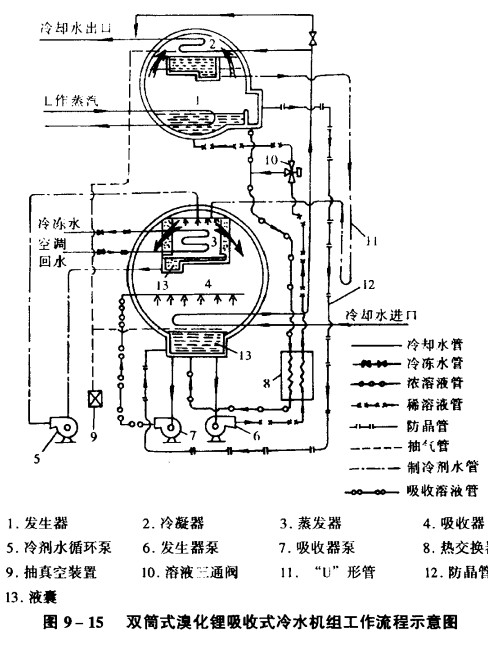

下面以雙筒式單效濱化鋰吸收式冷水機組的工作流程為例,說明它的實際工作過程,如圖9-15所示。
(l)冷劑水蒸氣的產生
吸收器4中的溴化鋰稀溶液由發生器6,經過熱交換器8,送人發生器l,當具有一定溫度的工作蒸汽(熱水或廢汽)進入發生器的加熱管道后,使發生器中的溴化鋰溶液被加熱。由于溶液中水的蒸發溫度比溴化鋰的沸點溫度低得多,所以加熱到一定溫度時稀溶液中的水分氣化為冷劑水蒸氣,而溶液本身得到濃縮。
(2)冷劑水蒸氣的冷凝
冷劑水蒸氣經過擋水板將其攜帶的液滴分離后便進入圓筒七部的冷凝器2中,它把熱量釋放給冷凝器管簇內的冷卻水后,自身冷凝為冷刺水,并積聚在冷凝器下部的水盤內,然后進入蒸發器3。由于冷凝器的壓力較高,為了防止冷凝器中的蒸汽隨冷刺水一同進入蒸發器,所以在冷劑水進入蒸發器的水盤之前,先通過U形的水封裝置。
(3)冷劑水蒸發制冷
水盤內的冷劑水由冷劑循環泵5(又稱蒸發器泵)送到蒸發器進行噴淋。這樣,冷劑水在壓力降低的蒸發器中陸續進行蒸發,同時,吸收冷凍水管簇中回水中的熱量,從而使回水得到冷卻,水溫降低,再送到各空氣處理機,達到制冷的目的。
(4)吸收冷劑的蒸汽
在蒸發器內形成的冷刺水蒸氣經過擋水板(防止冷劑液滴進入吸收器)進入吸收器4中,被由吸收泵7送來噴淋的中間溶液(是從發生器來的濃溶液和吸收器中溶液的混合物)所吸收,使噴淋溶液變稀。中間溶液在吸收水蒸氣過程中放出的吸收熱(或溶解熱)被吸收器管族內的冷卻水帶走。
(5)溴化鋰溶液的循環
溴化鋰稀溶液再由發生器泵送到發生器中去加熱,蒸發出冷荊水蒸氣而形成濃溶液,濃溶液經熱交換器放出熱量后流入吸收器中,重新吸收冷劑水蒸氣,這樣就組成一個連續運送冷劑水的循環。
目前使用的溴化鋰吸收式冷水機組除了上面介紹的單效機(具有一臺發生器)外,還有雙效機。其區別在于雙效機具有高、低發生器,由發生泵將吸收器內的稀溶液分別送到高、低壓發生器。在高壓發生器內,由工作蒸汽將稀溶液濃縮成濃溶液,同時產生高壓冷劑水蒸氣。高壓冷劑水蒸氣進入低壓發生器的換熱管內加熱濃縮稀溶液,同時產生冷劑水。在雙效機中,高壓發生器中產生的冷劑蒸汽用作低壓發生器的熱源,使冷劑蒸汽的潛熱得到充分利用,熱力系數提高。與單效機相比,加熱量減少,同時冷凝器的熱負荷也得以降低,冷卻水用量減少。目前飯店采用的吸收式冷水機組大多是雙效吸收式冷水機組。
