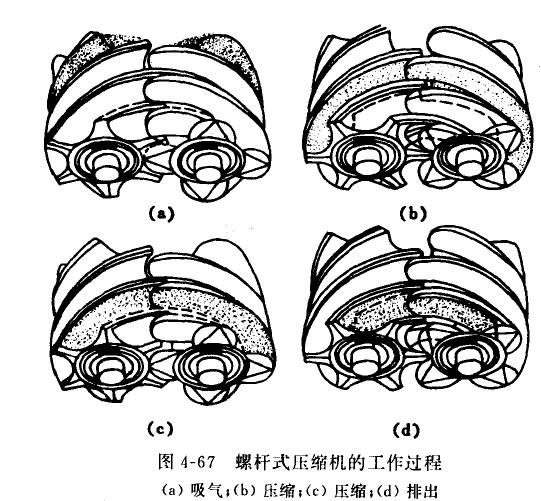

1．吸氣圖（4-67(a））

陽轉子有四個齒，陰轉子有六條齒溝。當陽轉子及陰轉子回轉時，其嚙合部分在吸入口側逐轉脫開，齒與齒溝形成的基元容積逐步變大。由于該基元容積經吸入口與吸氣管相通，所以隨著基元容積的變大進行壓縮機的吸氣過程。當這個基元容積增大到最大時（即陽轉子的齒和陰轉子的齒溝完全脫開），轉子雖繼續回轉，基元容積也不變化。當基元容積繞過吸入口后，被端座封閉，與吸氣管隔開，成為一封閉容積，從而完成了吸氣過程。

2．壓縮(圖4-67(b)、(c))

轉子繼續回轉，脫開了的陽轉子齒和陰轉子齒溝在排出口側又開始了一個新的嚙合過程，因其嚙合點（密封線）沿著軸向逐漸向排氣口處移動，使基元容積愈來愈小，而將制冷劑氣體加以壓縮。

3．排氣(圖4-67(d））

由于轉子繼續回轉，使基元容積繼續減小，氣體的壓力不斷增加，當陽轉子齒與陰轉子齒溝及機體上的排氣口相通（即基元容積與排氣口相通）時，即排出高壓氣體，排出過程一直進行到完全排出氣體為止。
