    直燃型溴化鋰機組的結構組成-1

    2024-05-27 04:05:00 179

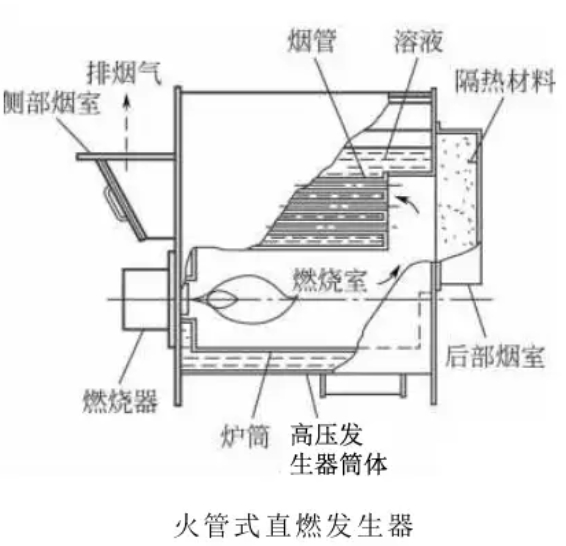

    (1)直燃型高壓發生器




    高溫煙氣走管內,加熱管外的溴化鋰溶液。

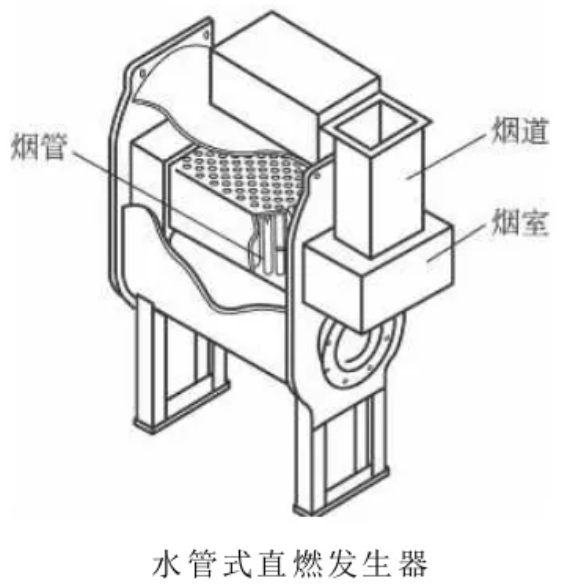

    下圖是水管式發生器:



    (2)低壓發生器

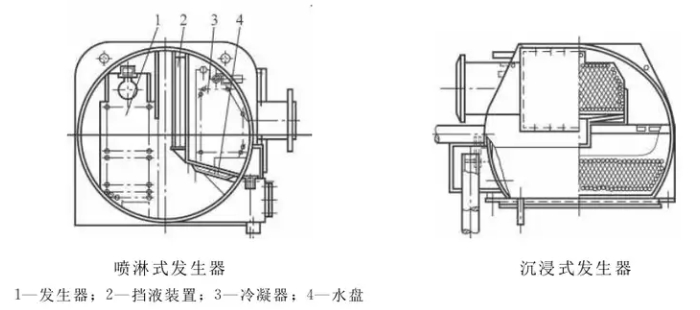

    低壓發生器通常有噴淋式、沉浸式兩種,均為管殼式熱交換器,其結構如下

    圖:


    目前比較普遍采用,優點是加熱均勻,能充分發揮傳熱面積,運轉安全可靠。








    本文標簽: 直燃型 溴化鋰
