    直燃型溴化鋰機組的結構組成-2

    2024-05-27 04:05:00 171

    (3)冷凝器

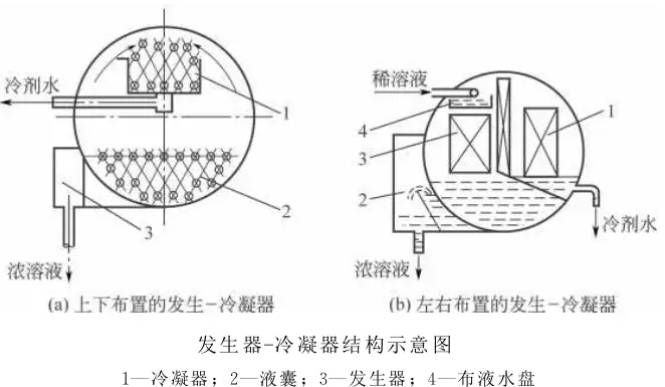

    冷凝器是為冷凝冷劑蒸汽的設備,如下圖:



    通常為管殼式結構,管內走冷卻水,冷劑蒸汽走管外表面凝結。水源貧乏的地

    區,也可采用風冷式冷凝器,此時冷劑蒸汽走管內,管外為空氣冷卻。冷凝器

    的傳熱系數較低,凝結一定量的蒸汽需要較大的冷卻面積。管殼式冷凝器的傳

    熱管,一般是光管,風冷式冷凝器一般采用翅片管。



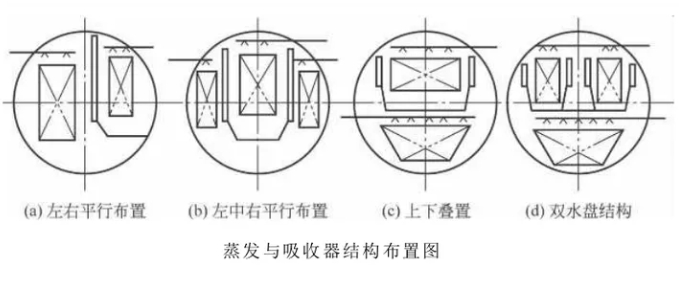

    (5)節流裝置


    冷凝器與蒸發器之間存在壓差和位差,冷凝器中的冷劑水在進入蒸發器前必須

    進行節流,常用的節流裝置有U形管節流裝置和孔板節流裝置,如下圖:


    (6)溶液熱換熱器


    (7)屏蔽泵

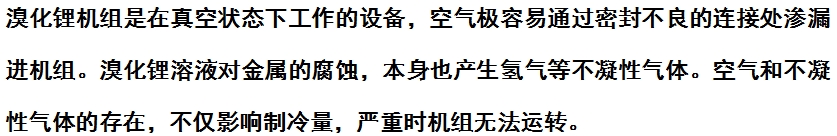

    (8)自動抽氣裝置

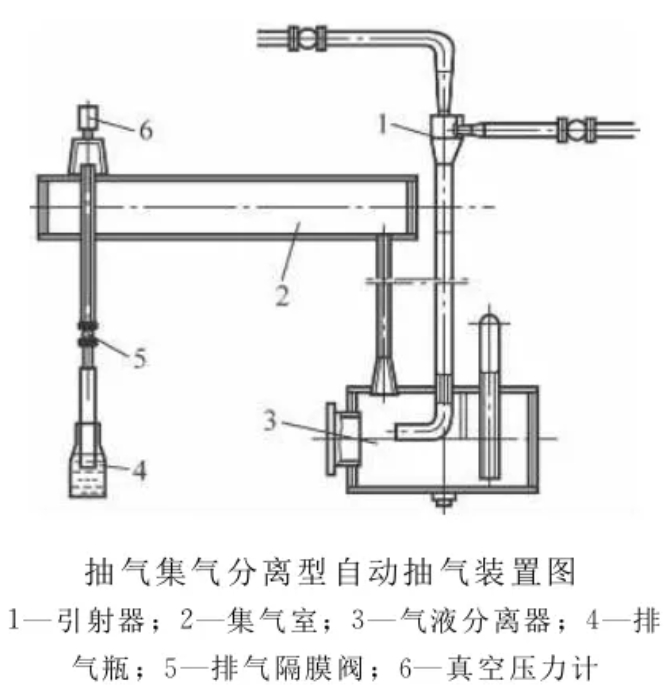

    下圖是一種抽氣集氣分離型自動抽氣裝置:

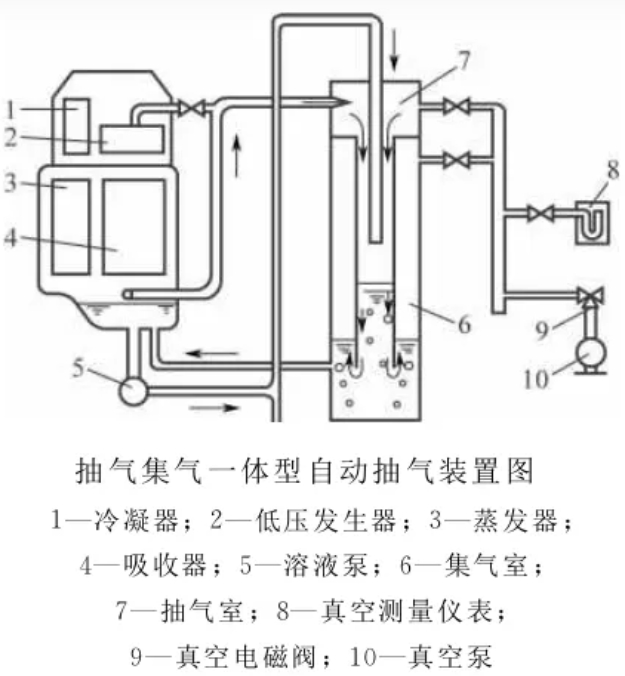

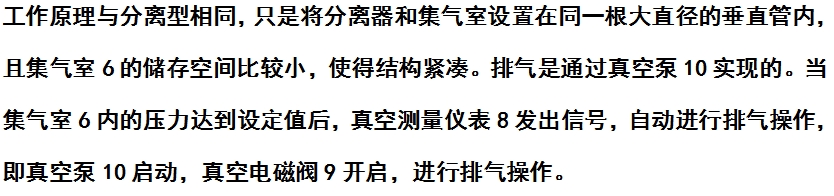

    下圖是一種抽氣集氣一體型自動抽氣裝置:





    當機組的氣密性較好,產生的氫氣是不凝性氣體的主要來源。為了排除氫氣,

    設置了鈀管排氫裝置,如下圖:



    本文標簽: 直燃型 溴化鋰
