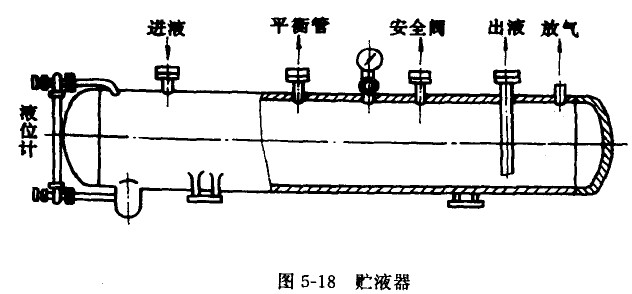

貯液器安裝在冷凝器之后，與冷凝器的排液管是直接連通的。其結構如圖5-18所示。冷凝器中的制冷劑液體應暢通無阻地流入貯液器內，這樣就可以充分利用冷凝器的冷卻面積。另一方面，當蒸發器的熱負荷變化時，制冷荊液體的需要量也隨之變化，那時，貯液器便起著調劑和貯存制冷劑的作用。在檢修制冷系統時，可將系統中的制冷劑收集在貯液器中。

為了使冷凝器內的制冷劑液體能暢通地注入貯液器，在兩者之間應安裝一根平衡管（也稱均壓管），以保證兩者的壓力相同。

應指出的是：貯液器的出液管應伸到它的底部。在貯存制冷劑時，不應使貯液器全部充滿制冷劑液體，至多不得超過容器容積的80%。貯液器內存入制冷劑、量的多少，可觀察該貯液器端部的液位指示器。

對于小型制冷裝置系統，往往不裝貯液器，而是利用冷凝器來調劑和貯存制冷劑。
