    WJ-3.5型溫度繼電器

    2013-10-29 07:10:48 2195

    它的結構與WT-1226有明顯的區別,但就其工作原理來說是大致相仿的。

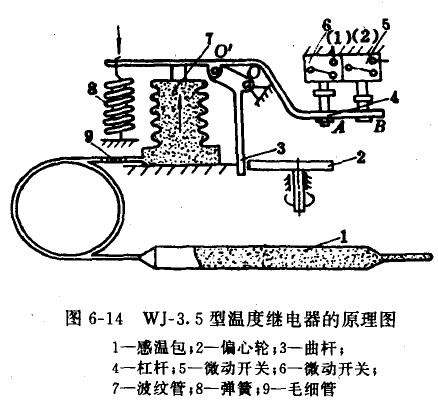

    WJ-3.5型溫度繼電器的工作原理,如圖6-14所示。由感溫包l、毛細管9、波紋管7所組成的感溫機構,對杠桿4產生一個頂力,此頂力矩與彈簧產生的拉力矩相平衡,若被測介質的溫度低于調定值時,由于頂力矩小于拉力矩而使杠桿以O為支點逆時針方向轉動,杠桿將微動開關接下,可以切斷電源,停止電磁閥供液,反之,當被測介質溫度上升,則動作過程相反,使微動開關復位,使電磁閥電路導通,電磁閥開通供液。

    溫度調定值的調整是由偏心輪2來控制的。當轉動偏心輪推動曲桿3向左移動時,由于曲桿以0點為支點作順時針方向轉動,把彈簧的拉力矩增大,這就使溫度調定值升高I反之,則可使溫度調定值降低。

    它的差動溫度(即動作溫度差)是固定的,不能自行調整,一般為1—2℃。

    它有兩只微動開關。一只用于制冷工況控制,另一只用于制熱(如有熱泵型空調器)工況的控制。
