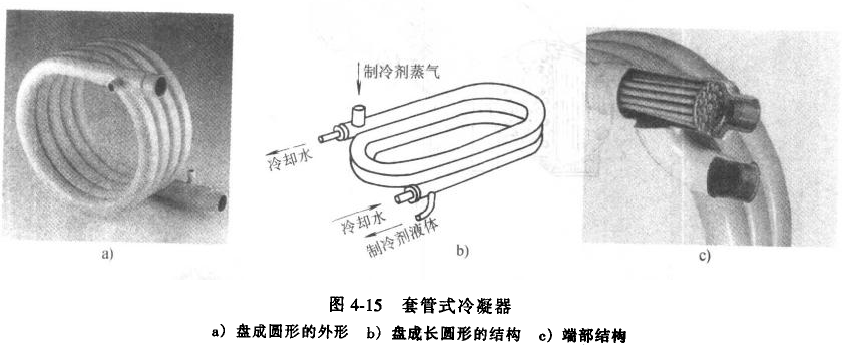

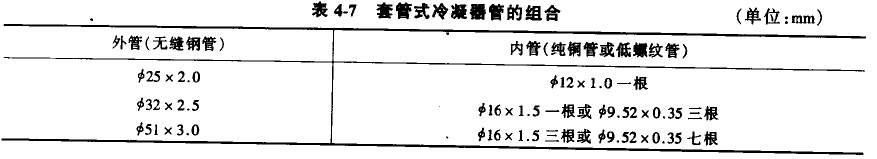

由無縫鋼管作外管，由一根或三根以上純銅傳熱管作內管穿入其中后，盤成圓形或長圓形的套管式冷凝器如圖4-15a、b所示。外管與內管的組合尺寸見表4-7。更大的甚至有二十根左右的內管見圖4-15c。

盤成圓形或長圓形，既可減小冷凝器所占用空間尺寸，又可將壓縮機（全封閉或半封閉機）或其他小設備置于其空腔內，從而使機組布置更為緊湊，使制冷裝置的外形尺寸和體積減小。

由圖4-15b可見，制冷劑蒸氣從上部進入套管的管間空腔，在內管外表面上冷凝，冷凝液在蒸氣流速和自身重力作用下沿盤管往下流動，從套管下端流出，麗冷卻水在水泵作用下，從下部進入內管內，由上部流出，因而是純逆流布置的。套管式冷凝器的盤管總長不宜太長。太長時，不僅傳熱管內流體的流動阻力較大，更由于盤管下部會積聚較多的冷凝液，使冷凝傳熱管的面積不能充分利用。通常在空調冷量小于20kVV時，可銅成一只內套三根或一根傳熱管的套管式冷凝器；而在空調冷量大于20kW的場合，可制成2-4個并聯使用的套管式冷凝器，或者如圖4-15c所示用稍大直徑外管內套20余根傳熱管，以減少或避免盤管下部的積液問題。

同臥式殼管式冷凝器的傳熱管兩側對流換熱強度相似，套管式冷凝器的傳熱管也多用低螺紋管，且制冷荊蒸氣同時受傳熱管內冷卻水和無縫鋼管外的空氣冷卻，故傳熱效果較好：對R22蒸氣冷凝，套管式冷凝器以冷凝管外表面積計的傳熱系數通常達K>1200 W/( ㎡·K)，而在管內水流速2- 3m/s，冷卻水進出口溫差Δt =8-11℃，肋化系數β≥3.5的場合，以傳熱管外表面積汁的傳熱系數為K> 1050-1450 W/( ㎡·K)。

套管式冷凝器具有結構緊湊，制造簡單，價格便宜；逆流布置使冷凝液體的過冷度較大；冷卻水溫升高而使水耗量較少等諸多優點，但兩側流體的流動阻力均較大，且清除水垢較困難。目前在家用中央空調中應用較多。
