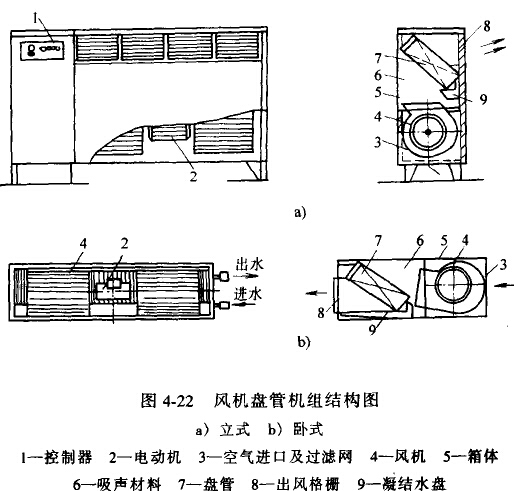

風機盤管是冷／熱水中央空調必備的末端裝置，它裝在房間內，也有明裝、暗裝、臥式、立式等多種形式，圖4-22是其中的立式、臥式結構圖。圖中風機不斷地對房間內的空氣進行循環，迫使空氣流過盤管7的管外側，而制冷機組產生的冷／熱水受迫流過管內，對空氣進行冷卻或加熱，進而維持了房間內的溫度。

風機采用低噪聲的多葉離心風機或貫流風機。每臺風機均獨立控制，分有高、中、低三檔轉速，以調節房間內空氣循環量。風機盤管機組在對空氣進行冷卻時，制冷機組送來的載冷劑水溫為7℃，使盤管外壁面溫度常低于被冷卻空氣的露點溫度，循環空氣流過盤管時，不僅降溫，空氣中水蒸氣流過低于其露點溫度的冷表面時，就會凝結成水而析出，故風機盤管中均設有集水盤，將凝結水及時排出。

盤管內是冷／熱水受迫流動，管外是空氣受迫流過，其管內對流換熱情況比R22在蒸發器和冷凝器的管內相變換熱更好，故強化傳熱的目標仍在空氣側，它當然更需用整張套片的傳熱管，因此，傳熱管的基本結構與空冷式冷凝器、空氣冷卻器相同。

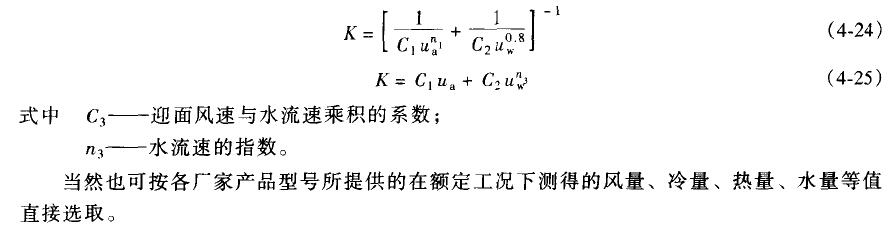

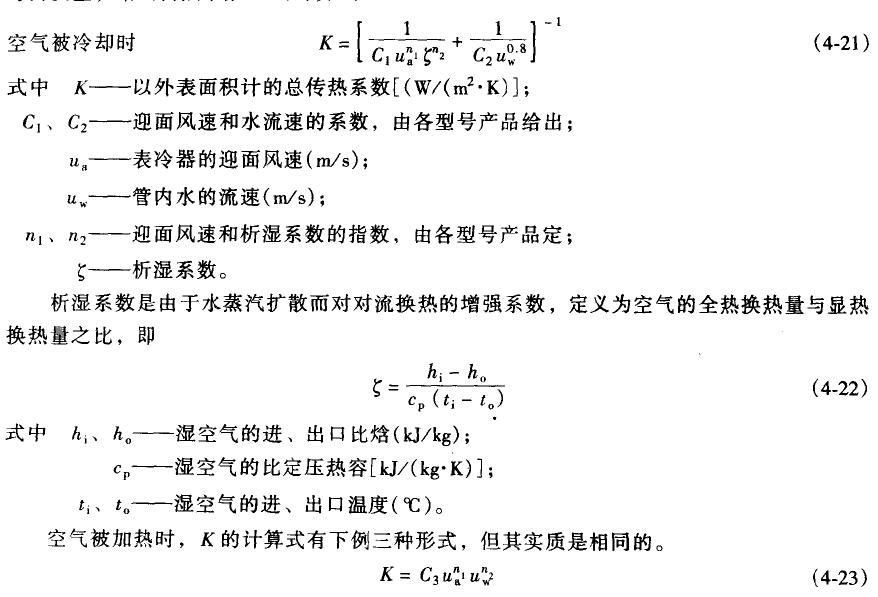

風機盤管式換熱器的管排數、管徑、翅片尺寸等品種變化較多，為較準確地給出各風機盤管的傳熱性能，各廠家對自己的產品進行測試，以對傳熱性能影響強烈的管內外流體流速等為變量，給出傳熱系數K的計算式。
